Plataforma ATEX vs adaptada: o que muda no risco, no laudo e no preço

Em resumo: plataforma elevatória certificada Ex de fábrica (Genie GS ATEX, JLG Hazloc, Snorkel ATEX, Skyjack EX) custa 2 a 3 vezes o valor da locação de uma plataforma comum equivalente em altura. Por isso parte do mercado brasileiro recorre à plataforma adaptada localmente — uma plataforma elétrica padrão que recebe modificações (selo de segurança intrínseca em circuitos, troca de motor de tração, tropicalização de comando) e laudo técnico declarando aceitável a operação em zona específica. Os dois caminhos são tecnicamente viáveis. Os dois carregam risco diferente. Certificado de fábrica tem rastreabilidade industrial, OCP reconhecido, manual Ex de origem, repetibilidade de fabricação. Adaptada custa menos e tem laudo de engenheiro brasileiro com ART, mas a cadeia de responsabilidade fica concentrada no profissional e no integrador local. Em auditoria estrangeira (Petrobras, multinacional), o certificado de fábrica passa praticamente sempre; a adaptada depende da política da contratante e da qualidade do laudo. Este artigo abre o trade-off técnico, regulatório e econômico, declara onde cada caminho vale, e fecha com o posicionamento Almape: atendemos cliente em qualquer um dos dois caminhos via parceria, e direcionamos honestamente quando a aplicação cabe em equipamento da frota própria sob PT padrão. Recomendação prévia: ler antes plataforma elevatória em área classificada (ATEX), que estabelece o quadro normativo da IEC 60079 e da NR-20 usado aqui.

A conversa que aparece toda vez

Cliente petroquímico fecha pedido pra trabalho em zona classificada da unidade. Cotação A: locador especializado entrega plataforma Genie GS-3232E ATEX por R$ 28 mil/mês com importação garantida e 30 dias de mobilização. Cotação B: locador regional oferece plataforma Sinoboom GTJZ1212 adaptada localmente por R$ 9 mil/mês com laudo Ex emitido por engenheiro elétrico com ART, pronta em 5 dias úteis.

A diferença é grande: 3x no preço, 6x no prazo de mobilização. O engenheiro de segurança da contratante olha o orçamento e pergunta a pergunta certa: "o que muda no risco?"

Não é pergunta de planilha. É pergunta de cadeia de responsabilidade. Este artigo abre os dois caminhos e mostra onde cada um se sustenta.

O que significa "certificado de fábrica" (path A)

Equipamento certificado Ex de fábrica nasce projetado para área classificada desde o desenho mecânico. Características:

1. Linha de produção dedicada — chassi diferente, motor diferente, sistema elétrico diferente, comando diferente. Não é uma plataforma comum com adaptações
2. Certificação Ex emitida por OCP reconhecido (TÜV, UL, Sira, INMETRO via OCP nacional). O número do certificado vai gravado no equipamento, com escopo claro (Zona, Grupo, Classe de Temperatura)
3. Manual Ex específico — operação, manutenção, inspeção, lista de peças sobressalentes, intervalo de manutenção das vedações e juntas à prova de chama, todos com versão Ex específica
4. Rastreabilidade industrial — cada plataforma tem número de série, dossiê de fabricação, certificados dos componentes (motor Ex, baterias Ex, contatores Ex, painel Ex), tudo arquivado pelo fabricante
5. Repetibilidade — Genie GS-3232E ATEX número de série A tem o mesmo desempenho regulatório que número de série B. Auditor estrangeiro aceita sem discussão técnica
6. Manutenção obrigatoriamente Ex — peça de reposição vem do fabricante na versão Ex. Trocar contator comum por contator Ex de prateleira local invalida o certificado

Disponibilidade no Brasil: pequena, concentrada em 3 a 5 locadores especializados que mantêm frota Ex. Tempo típico de mobilização entre 15 e 45 dias quando o equipamento sai de outro estado, mais quando é importação.

Preço típico de locação mensal no Brasil em 2026 para plataforma Ex 12-14m: R$ 22 a R$ 35 mil/mês (vs R$ 7 a R$ 12 mil/mês de plataforma comum equivalente).

O que significa "plataforma adaptada localmente" (path B)

Equipamento adaptado nasce como plataforma comum (Genie elétrica padrão, JLG elétrica padrão, Sinoboom GTJZ, Dingli JCPT, LiuGong LS) e recebe modificações específicas pra atender a área classificada-alvo. Características:

1. Modificações típicas incluem: substituição de motor de tração por versão Ex i ou Ex d, substituição de contatores e relés, vedação de painel de comando com classe IP Ex, instalação de para-chama no escape (se diesel), aterramento estático contínuo verificável, troca do óleo hidráulico por versão compatível, substituição de pneu por composto antiestático ou condutivo, instalação de detector de gases na cesta integrado ao comando
2. Laudo técnico Ex emitido por engenheiro com ART — o profissional brasileiro avalia o equipamento modificado e atesta que ele atende a especificação técnica da área classificada (Zona, Grupo, Classe T). Vai com responsabilidade técnica do engenheiro
3. Documentação custom — desenho elétrico atualizado, lista de modificações, certificados dos componentes Ex adquiridos no Brasil, registro de manutenção integrado
4. Não há manual Ex de origem — o manual da plataforma é o original, com adendo de operação e manutenção Ex emitido pelo integrador local
5. Repetibilidade depende do integrador — cada plataforma adaptada é uma obra. Plataforma A adaptada pelo integrador X é diferente da plataforma B adaptada pelo integrador Y. Auditor estrangeiro pode aceitar caso a caso, depende da qualidade do laudo e da política da contratante
6. Manutenção segue laudo — o engenheiro responsável pelo laudo define intervalo de inspeção, escopo da manutenção Ex, plano de inspeção visual e instrumental. Quando a peça queima, pode ser substituída por equivalente Ex desde que documentada e revalidada no laudo

Disponibilidade no Brasil: maior. Vários integradores nacionais oferecem adaptação Ex. Tempo de mobilização: 5 a 20 dias dependendo da complexidade.

Preço típico de locação mensal em 2026 para plataforma adaptada 12-14m: R$ 9 a R$ 14 mil/mês. Adaptação inicial (caso compra+modificação) tem custo de R$ 50 a R$ 180 mil dependendo do escopo, mais o equipamento base.

A diferença real — quadro comparativo

A cadeia de responsabilidade — o ponto que mais cliente esquece

Quem responde por acidente em área classificada com plataforma elevatória é uma cadeia que inclui (em diferentes proporções):

• Contratante (planta operadora) — responde pelo Plano de Classificação de Áreas, pela Permissão de Trabalho, por aceitar ou recusar o equipamento na portaria. Em caso de acidente com vazamento ou explosão, a contratante responde por gestão de risco insuficiente
• Fabricante (em Path A) — responde pela conformidade do produto, pelo manual, pela peça Ex. Se falha for de projeto ou fabricação, a responsabilidade volta pra fábrica
• Integrador local (em Path B) — responde pela adequação técnica das modificações, pela engenharia da adaptação, pelo laudo. ART pesa sobre o profissional habilitado
• Locador — responde pela conservação do equipamento, pela manutenção dentro do plano (Ex em Path A, laudo em Path B), pela entrega de equipamento em estado conforme certificado/laudo
• Operador — responde pelo uso conforme treinamento NR-20, NR-35 e PT
• Engenheiro de segurança da contratante — assina aceite na portaria; responde pela decisão de admitir o equipamento naquele dia naquela operação

Em Path A (certificado de fábrica), a responsabilidade da conformidade do produto está com o fabricante, com cadeia industrial estabelecida e patrimônio robusto pra responder. Em Path B (adaptada), a responsabilidade da conformidade do produto está com o integrador local e com o engenheiro do laudo. Se o integrador é pequeno e o engenheiro é autônomo, o patrimônio que responde por incidente é menor. Isso não invalida tecnicamente o Path B, mas redistribui o risco.

Quando vale Path A (certificado de fábrica)

Casos onde a recomendação racional é equipamento certificado de fábrica:

1. Refinaria Petrobras com fiscalização CIPATEX — auditoria interna da Petrobras tem rigor industrial. Equipamento Path B passa com dificuldade e exige documentação muito robusta
2. Multinacional petroquímica (Shell, Braskem, Dow, BASF, Solvay) — política corporativa global frequentemente exige IECEx ou ATEX de fábrica. Path B é avaliado caso a caso e raramente aprovado em zona ativa
3. Plataforma offshore — qualquer equipamento que vai pra plataforma offshore (FPSO, jaqueta, semi-submersível) passa por approval rigoroso. Path A é praticamente único caminho
4. Operação de longa duração na unidade ativa (semanas, meses) — quando o equipamento vai ficar ativo dentro da zona por tempo longo, vale o investimento em equipamento certificado pra reduzir risco residual
5. Auditoria externa programada (inspeção classificadora, IRATA, OHSAS recertificação) — quando o cliente sabe que vai ter olho externo sobre os equipamentos auxiliares
6. Quando o cliente é o próprio fabricante de hidrocarboneto com responsabilidade pública (acidente vira manchete) — preferência por equipamento com cadeia industrial robusta
7. Quando o orçamento permite e o cliente está fechando contrato de longa duração — a diferença de preço se dilui no tempo

Quando vale Path B (adaptada local)

Casos onde a adaptação local resolve com qualidade e responsabilidade:

1. Distribuidora regional de combustível (operação de cooperativa, postos isolados, terminal de pequeno porte) — fiscalização é PRO/MTE/CONFEA + Vigilância Sanitária local, com rigor variável. Path B com laudo bem feito atende
2. Indústria química nacional média (fabricante de tinta, solvente, defensivo) — Zona 2 em planta brownfield, Path B é comum e aceito quando o laudo é robusto
3. Frigorífico com sala de amônia (JBS, Marfrig, BRF, Minerva) — sala de máquinas de amônia é Zona 2 tipicamente; Path B atende. Path A é raríssimo nessa aplicação porque o orçamento médio do cliente não comporta
4. Planta sucroalcooleira (etanol, fermentação) — Zona 1/2 em destilaria; Path B é prática comum
5. Operação de curta duração (parada programada de poucos dias) — investimento em Path A não se paga em janela curta. Path B com laudo válido na janela específica resolve
6. Operação em greenfield ou área temporariamente segura — quando a planta está em construção ou em parada com purga, a classificação é temporária e Path B atende
7. Quando o cliente é dono da operação (sem contratante multinacional auditando) — fica com a empresa a decisão de gestão de risco, e Path B com laudo robusto é caminho legítimo

Quando NÃO vale nenhum dos dois (a verdade que ninguém fala)

Honestidade técnica adicional: parte significativa dos pedidos que chegam à Almape como "preciso de plataforma ATEX" termina sendo operação em área não classificada dentro de um complexo industrial. Cenários comuns:

• Pintura de fachada de prédio administrativo dentro do polígono da refinaria — não é zona ativa
• Manutenção de telhado de galpão de almoxarifado — fora do polígono Ex
• Troca de luminária em rua interna do terminal — geralmente fora da Zona 2
• Pintura de tanque que está parado e desgaseificado com laudo de área segura emitido pelo Engenheiro de Segurança — área temporariamente reclassificada como não-Ex
• Obra civil em construção de nova instalação antes do start-up

Pra esses casos, nem Path A nem Path B são tecnicamente necessários. A plataforma comum elétrica ou diesel da frota Dingli/LiuGong/Sinoboom atende sob PT padrão. O custo é uma fração das duas alternativas, e o cliente economiza dinheiro saindo da especificação superdimensionada.

A pergunta crítica antes de cotar é: o ponto exato de operação está dentro do polígono Ex segundo o Plano de Classificação da planta?

Se sim: Path A ou Path B.

Se não: plataforma comum sob PT padrão, sem Ex.

Aplicações reais — três cenas

Cenário 1 — Refinaria Petrobras, manutenção de instrumentação em torre de fracionamento

Cliente: contratada de manutenção Petrobras. Operação em Zona 1 ativa, durante operação contínua da unidade. Altura de trabalho 12m. Duração: 3 meses contínuos com revezamento de equipes.

Decisão: Path A — plataforma Ex certificada de fábrica.

Justificativa: auditoria Petrobras é rigorosa, duração longa dilui a diferença de preço, cadeia de responsabilidade tem que ser robusta. Locador especializado entrega Skyjack SJ III EX ou Genie GS ATEX. Custo total 3 meses ~R$ 90-100 mil. Diferença vs Path B (~R$ 30-40 mil) compensa pela tranquilidade regulatória.

Cenário 2 — Distribuidora regional de combustível, troca de cobertura de tanque de gasolina

Cliente: distribuidora local SP. Operação em Zona 2 periférica ao tanque. Altura 14m. Duração: 7 dias.

Decisão: Path B — plataforma adaptada localmente com laudo Ex emitido por engenheiro elétrico com ART.

Justificativa: fiscalização local é proporcional ao porte da operação. Janela é curta, Path A não se paga. Integrador local com histórico em distribuidora regional faz o trabalho. Custo 7 dias ~R$ 4-6 mil + R$ 2-3 mil de laudo. Diferença vs Path A seria ~R$ 8-12 mil adicionais sem ganho proporcional.

Cenário 3 — Frigorífico bovino com sala de amônia, manutenção anual

Cliente: planta JBS porte médio. Operação em Zona 2 da sala de máquinas durante parada de manutenção (3 dias com purga). Altura 9m.

Decisão: plataforma comum sob PT padrão.

Justificativa: durante a parada com purga e desgaseificação, a área é tornada segura por procedimento. Plataforma elétrica padrão Sinoboom GTJZ0807 ou Dingli JCPT0807 da frota Almape atende sob PT NR-20 específico. Custo: R$ 1,5-2,5 mil. Path A ou B seriam superdimensionados nessa janela.

A diferença entre esses três cenários é o estado real da área no momento da operação, não o nome da planta.

O posicionamento honesto da Almape

A Almape opera com franqueza em ambos os caminhos:

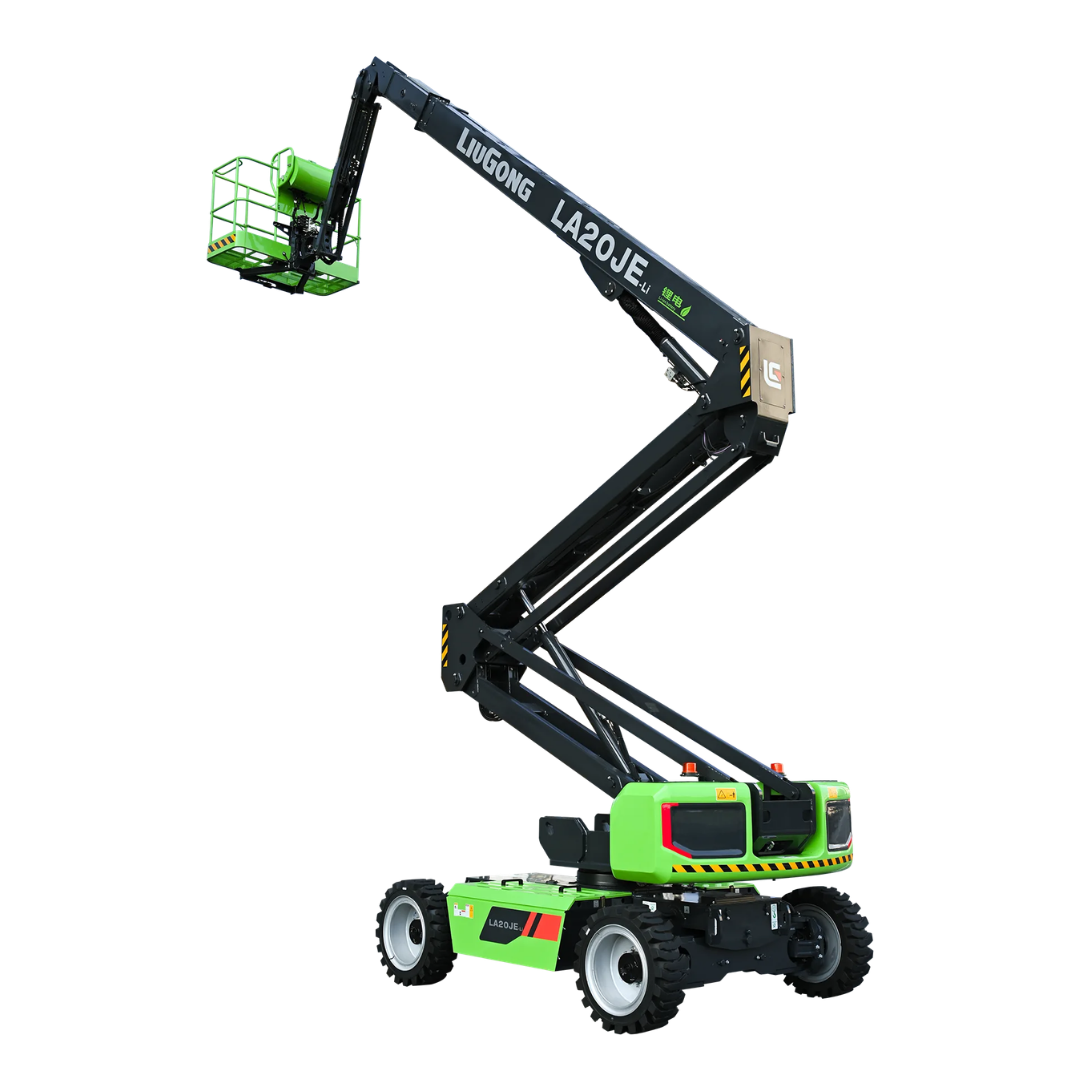

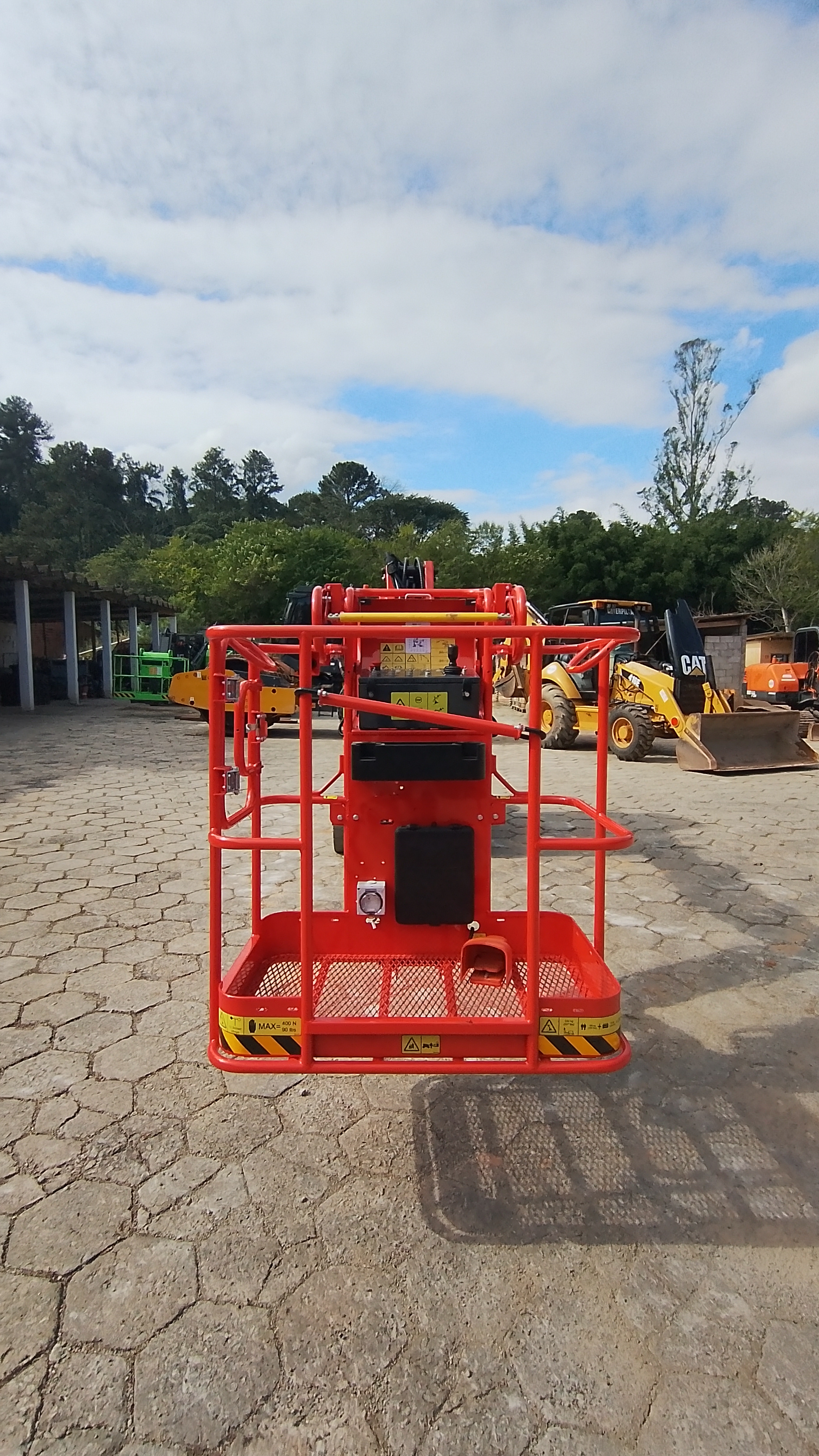

• Frota própria (Dingli, LiuGong, Sinoboom em tesoura, articulada elétrica/híbrida, big boom híbrida) atende toda a demanda de operação em área não classificada, mesmo dentro de complexo industrial — escritório, fachada, oficina, almoxarifado, área externa, telhado de galpão administrativo, áreas tornadas seguras por PT específico
• Path A (certificado de fábrica) — atendemos via parceria com locadores especializados quando o cliente fecha projeto conosco e a aplicação exige Genie/JLG/Snorkel/Skyjack Ex de fábrica. O escopo nessa configuração fica de consultoria técnica, gestão de fornecedor e suporte de campo, não locação direta
• Path B (adaptada local) — atendemos via parceria com integradores de adaptação Ex quando o cliente prefere esse caminho e a aplicação cabe (Zona 2 não crítica, planta nacional, distribuidora regional, frigorífico amônia em manutenção, sucroalcooleira). O laudo Ex fica com engenheiro responsável habilitado
• Direcionamento honesto quando o pedido inicial vem com pressuposto errado de Ex e a aplicação não exige. Essa orientação custa diferença de receita mas vale credibilidade

Nossa frota direta não inclui equipamento Path A nem Path B em estoque permanente. O modelo é consultoria técnica + parceria especializada quando o caso pede equipamento Ex, locação direta quando o caso cabe em frota própria sob PT padrão. Essa transparência é central pro tipo de relacionamento que a Almape busca com cliente industrial.

Checklist técnico para decidir entre Path A e Path B

1. Quem é a contratante? Petrobras, multinacional petroquímica, plataforma offshore → Path A. Distribuidora regional, indústria nacional média, frigorífico amônia → Path B viável
2. Qual a duração da operação? Semanas/meses contínuos → Path A se paga. Dias → Path B
3. Qual a Zona específica? Zona 0 → Path A obrigatório. Zona 1 ativa → Path A altamente recomendado. Zona 2 → Path B aceitável com laudo robusto. Não classificada → nem A nem B
4. A planta exige IECEx/ATEX explicitamente no procedimento? Sim → Path A. Não → Path B viável
5. Há orçamento para a diferença de 2-3x do Path A? Sim e duração longa → Path A. Não ou duração curta → Path B
6. Qual a qualidade do integrador de Path B disponível? Histórico, ART, portfólio em planta similar, ART do engenheiro do laudo → Path B robusto. Sem histórico → Path A pelo risco residual
7. A operação é em planta exportadora com auditoria estrangeira programada? Sim → Path A. Não → Path B
8. A janela permite os 15-45 dias de mobilização do Path A? Sim → Path A é opção. Não → Path B
9. A operação é dentro do polígono Ex ativo? Não → nem A nem B, plataforma comum sob PT

A decisão racional combina esses 9 fatores. Cliente que pula direto pra "preciso ATEX" sem responder essas perguntas geralmente gasta a mais ou aceita risco que não calculou.

Links cruzados

• Plataforma elevatória em área classificada (ATEX) — pré-leitura recomendada, estabelece o quadro normativo
• Plataforma para frigorífico e indústria alimentícia — vertical irmão, com sala de amônia em Zona 2 típica
• Plataforma para manutenção industrial — base não-Ex
• ART, laudo e responsabilidade na locação de plataforma — cadeia de responsabilidade aprofundada
• Erros comuns ao alugar plataforma e como evitar — superdimensionamento por desconhecimento é um deles

FAQ

Path A é "melhor" que Path B?

Tecnicamente, sim — equipamento certificado de fábrica tem rastreabilidade industrial superior. Economicamente, depende do caso: em operação curta ou em planta de fiscalização proporcional, Path B com laudo robusto resolve com menos custo e prazo. A escolha racional combina fiscalização, duração, orçamento e disponibilidade. Não há resposta universal.

A diferença de preço de 2-3x se justifica em toda situação?

Não. Em duração curta (dias) e fiscalização proporcional (planta nacional média), Path B custa muito menos e atende. Em duração longa, planta de auditoria rigorosa e operação em Zona 1, Path A se paga pela redução do risco residual e pelo tempo economizado em discussão com auditor.

Posso "adaptar" uma plataforma diesel comum pra trabalhar em Zona 1?

Tecnicamente é possível mas raramente viável. Motor diesel comum tem temperatura de coletor acima de 400°C, sistema elétrico de partida com faísca, escape de gases quentes. Adaptar tudo isso pra atender Zona 1 sai mais caro que comprar plataforma elétrica e adaptar. A prática comum em Path B usa plataforma elétrica como base.

O laudo Ex do Path B tem validade nacional?

O laudo é responsabilidade do engenheiro que assina com ART. A validade técnica acompanha o engenheiro e o escopo declarado no laudo. A aceitação pela contratante depende da política dela. Auditoria multinacional pode pedir validação adicional ou simplesmente recusar; planta nacional média costuma aceitar.

Quem é responsável se houver acidente com plataforma adaptada (Path B)?

A cadeia inclui: a contratante (PT, aceitação na portaria), o engenheiro responsável pelo laudo (ART), o integrador da adaptação (modificações), o locador (conservação), o operador (uso). A distribuição da responsabilidade depende do que se identifica como causa raiz no laudo do acidente. Equipamentos Path B com laudo bem feito têm rastreabilidade pra defender a operação; laudo superficial concentra risco no profissional.

Quanto tempo dura a validade de uma adaptação Path B?

O laudo do engenheiro define periodicidade de reinspeção. Prática comum: inspeção visual mensal, inspeção instrumental trimestral ou semestral, revalidação anual do laudo. Cada manutenção corretiva (troca de peça Ex) exige revalidação parcial do laudo no escopo afetado.

A Almape oferece adaptação Path B própria?

Adaptação Ex de equipamento próprio (transformar Sinoboom comum em Sinoboom adaptada) não. Atendemos via parceria com integradores especializados que fazem o trabalho com a engenharia adequada. Nossa contribuição é consultoria técnica, especificação, gestão do fornecedor e suporte de campo na operação.

Posso comprar plataforma adaptada e usar em qualquer planta classificada?

Não exatamente. O laudo Ex é específico para a especificação técnica original (Zona X, Grupo Y, Classe T Z). Operação em outra planta exige verificação se a especificação da área-destino cabe no escopo do laudo. Quando muda Zona ou Grupo, exige revalidação do laudo no novo escopo. A documentação fica concentrada e precisa ser organizada caso a caso.

Existe Path A para big boom 36m+ em área classificada?

Não. Mercado global de plataforma Ex de fábrica concentra-se em altura até 16-22m. Para altura maior em área classificada, a prática é PT específico com plataforma comum sob regime de área tornada segura (purga, parada, monitoramento contínuo) ou andaime fixo. Limitação de mercado mundial, não específica do Brasil.

Como evito superdimensionar e pedir Ex sem precisar?

Pedir cópia do Plano de Classificação de Áreas da planta (responsabilidade da contratante, com ART). Identificar o ponto exato de operação no mapa. Se ficar fora do polígono Ex, plataforma comum sob PT NR-35/NR-20 atende. Se ficar dentro, escolher entre A e B pelos 9 fatores do checklist. A Almape oferece essa reunião técnica antes de cotar.

A sua operação é em área classificada e está em dúvida entre certificado de fábrica e adaptação local? Mande pra Almape o Plano de Classificação de Áreas da planta, o escopo da operação (Zona, Grupo, Classe T, duração) e a política de aceitação da contratante. Em 24h respondemos com o caminho técnico recomendado (Path A, Path B ou plataforma comum sob PT padrão), com indicação de fornecedor especializado quando o caso pede Ex e indicação direta da frota Dingli/LiuGong/Sinoboom quando o caso cabe na nossa operação. Sede em Embu das Artes/SP, atendimento num raio de 150 km — São Paulo, Grande SP, Campinas, Sorocaba, Vale do Paraíba, Baixada Santista.

Nota metodológica: a base normativa segue ABNT NBR IEC 60079 (adoção brasileira da IEC 60079) com classificação de Zona (60079-10-1 gás, 60079-10-2 poeira), métodos de proteção (60079-1 Ex d, 60079-7 Ex e, 60079-11 Ex i, 60079-2 Ex p, 60079-15 Ex n) e marcação (60079-0). NR-20 (Segurança e Saúde no Trabalho com Inflamáveis e Combustíveis) define exigências de PT, APR, treinamento e integração com PGR. Faixas de preço de locação refletem mercado brasileiro 2026 com base em cotações públicas e observação de locadores especializados; diferença Path A vs Path B varia caso a caso e por região. A lista de fabricantes Ex (Genie, JLG, Snorkel, Skyjack) reflete portfólio internacional público; nenhum dos fabricantes chineses presentes na frota Almape (Dingli, LiuGong, Sinoboom) publica linha ATEX certificada de fábrica em portfólio internacional na data desta nota. A análise de cadeia de responsabilidade (contratante, fabricante, integrador, engenheiro do laudo, locador, operador) deriva da prática consolidada de auditoria multinacional petroquímica e da estrutura legal brasileira (CLT, NR-20, NR-12, CREA/CONFEA). Para decisão técnica fundamentada, é obrigatório o Plano de Classificação de Áreas da planta contratante e a Permissão de Trabalho específica da operação, independentemente do caminho (A ou B) escolhido.
