Plataforma elevatória em área classificada (ATEX): petroquímica, posto e tanque

Em resumo: plataforma elevatória usada dentro de zona classificada de refinaria, terminal, planta petroquímica, tanque de combustível ou sala de amônia de frigorífico não é a mesma máquina que opera num galpão. Tem que ser equipamento certificado Ex conforme IEC 60079 (ABNT NBR IEC 60079 no Brasil), com método de proteção compatível com a Zona (0/1/2 ou 20/21/22), grupo do gás (IIA/IIB/IIC) e classe de temperatura (T1 a T6). A NR-20 exige permissão de trabalho específica, análise de risco e equipamento adequado à área. Plataforma "comum" entrando em Zona 1 sem permissão é multa, embargo e processo criminal se houver acidente. Almape declara abertamente que sua frota atual é majoritariamente focada em obra civil, indústria geral, galpão e fachada, e que algumas aplicações ATEX exigem máquina que pode não estar no nosso pátio em dado momento. Quando o caso pede plataforma certificada de fábrica (Genie GS ATEX, JLG Ex-rated, Skyjack Ex, Snorkel ATEX), atendemos via parceria ou direcionamos para o caminho honesto. O artigo abaixo entrega o quadro normativo, a decisão técnica e o que pedir no PT.

A cena que mais aparece em refinaria

Empresa contratada pra fazer manutenção em troncos de tubulação dentro da unidade de craqueamento. Cronograma da parada apertado. Encarregado pede plataforma articulada 16m pra acessar dois pontos sobre tubo. Locadora local entrega uma Genie Z45 diesel padrão. O fiscal da contratante barra na portaria: máquina não tem certificação Ex, área é Zona 1, motor diesel emite faísca e calor acima da classe de temperatura admitida. Equipamento volta no caminhão, parada atrasa um dia, contrato apanha multa.

Esse é o roteiro mais comum quando alguém trata área classificada como detalhe burocrático. A norma é objetiva, o equipamento é caro, o mercado de máquina certificada no Brasil é estreito, e o erro custa dezenas de milhares em downtime mesmo quando ninguém se acidenta.

Este artigo abre o quadro normativo (IEC 60079, NR-20, NR-33 quando há espaço confinado proximal), explica o que diferencia uma máquina Ex de uma máquina comum, lista quem fabrica plataforma certificada hoje no mercado global, e fecha com o posicionamento Almape: o que atendemos da frota, o que atendemos via parceria, e quando o caminho honesto é direcionar pra fornecedor especializado.

O que é "área classificada" e por que importa pra escolha da plataforma

Área classificada é qualquer ambiente onde mistura inflamável (gás, vapor ou poeira combustível) pode estar presente em concentração que forme atmosfera explosiva. A norma internacional IEC 60079 (e a brasileira ABNT NBR IEC 60079 que a adota) classifica essas áreas em zonas conforme a probabilidade e duração da presença da mistura.

Zonas para gás e vapor (séries 60079-10-1)

Zonas para poeira (série 60079-10-2)

Os três eixos da especificação Ex

Não basta dizer "preciso de plataforma ATEX". A especificação tem três eixos que precisam casar com a área:

1. Método de proteção (como o equipamento evita ignição) — Ex d (à prova de chama), Ex e (segurança aumentada), Ex i (segurança intrínseca, subdividida em ia/ib/ic), Ex p (pressurizado), Ex n (não acendível, usado em Zona 2), Ex t (proteção por invólucro contra poeira)
2. Grupo do gás — IIA (propano, metano, gasolina, acetona), IIB (eteno, etanol, éter), IIC (hidrogênio, acetileno). Equipamento IIC atende IIA e IIB, mas o inverso não vale
3. Classe de temperatura — T1 (≤450°C) a T6 (≤85°C). A superfície mais quente do equipamento não pode passar da temperatura de ignição do gás presente. Refinaria com vapor de gasolina típico exige no mínimo T3 (≤200°C); planta com hidrogênio sobe pra T4 (≤135°C) ou mais restritivo

Uma plataforma comum tem motor diesel com superfícies acima de 400°C no coletor de escape, comando elétrico sem proteção, motor de combustão que pode soltar faísca pelo escape. Nada disso é admissível em Zona 1 ou 2 sem proteção projetada. Por isso o equipamento Ex é construído de raiz com:

• Compartimentos do motor e baterias em invólucro Ex d
• Sistema elétrico Ex i (segurança intrínseca, baixa energia)
• Para-chama no escape
• Limitador de temperatura de superfície
• Aterramento estático contínuo do chassi e da cesta
• Comando hidráulico ou pneumático onde possível, reduzindo eletricidade no cesto

O bloco normativo brasileiro — o que o engenheiro de segurança vai cobrar

Quem aprova entrada do equipamento na unidade não usa só IEC 60079. Cruzamento mínimo:

• ABNT NBR IEC 60079-0 a 60079-31 — adota IEC 60079 no Brasil. Define método de proteção, marcação, ensaios
• ABNT NBR IEC 60079-10-1 e 10-2 — classificação de áreas (gás e poeira respectivamente). Documento de origem do "Plano de Classificação de Áreas" que toda planta tem que ter assinado por engenheiro com ART
• NR-20 (Segurança e saúde no trabalho com inflamáveis e combustíveis) — exige Permissão de Trabalho (PT) específica pra trabalho a quente ou em área classificada; análise preliminar de risco; integração com PGR; treinamento de operador
• NR-33 (Espaços confinados) — quando o ponto a acessar é interior de tanque, coluna ou esfera, soma-se à NR-20. Plataforma normalmente atende ponto externo; interior de tanque é outra categoria de trabalho
• NR-10 (Segurança em instalações elétricas) — quando proximal a barramento de média/alta tensão. Refinaria e petroquímica têm SE proximal, distância segura entra na PT
• NR-35 (Trabalho em altura) — sempre aplicável; aqui ela compõe, não substitui
• IECEx — certificação internacional de produto que muitas plantas multinacionais aceitam em paralelo à conformidade NBR/INMETRO. Petrobras costuma aceitar IECEx e Ex-ATEX (UE) como alternativos quando há documento técnico equivalente

A documentação que o fiscal de segurança pede na portaria normalmente inclui: certificado de conformidade Ex emitido por OCP (Organismo de Certificação de Produto) reconhecido, ART do laudo, manual do equipamento na versão Ex, registro de manutenção dos itens de segurança Ex (juntas à prova de chama, vedações, para-chama), treinamento NR-20 do operador. Plataforma comum não tem nada disso e não entra.

Fabricantes globais de plataforma Ex — o que existe de fato

Mercado de plataforma elevatória certificada de fábrica é estreito, com 4 fabricantes globais principais e algumas customizações por OEMs regionais. Lista do que existe e onde costuma estar disponível para mobilização no Brasil:

Notas:

• Não existe big boom 36m+ em versão certificada Ex de fábrica disponível no mercado. Pra alcançar altura acima de 20-22m em área classificada, a prática internacional é PT específico com plataforma comum trabalhando sob regime de "área tornada segura" (purga, parada, monitoramento contínuo de gases) ou andaime

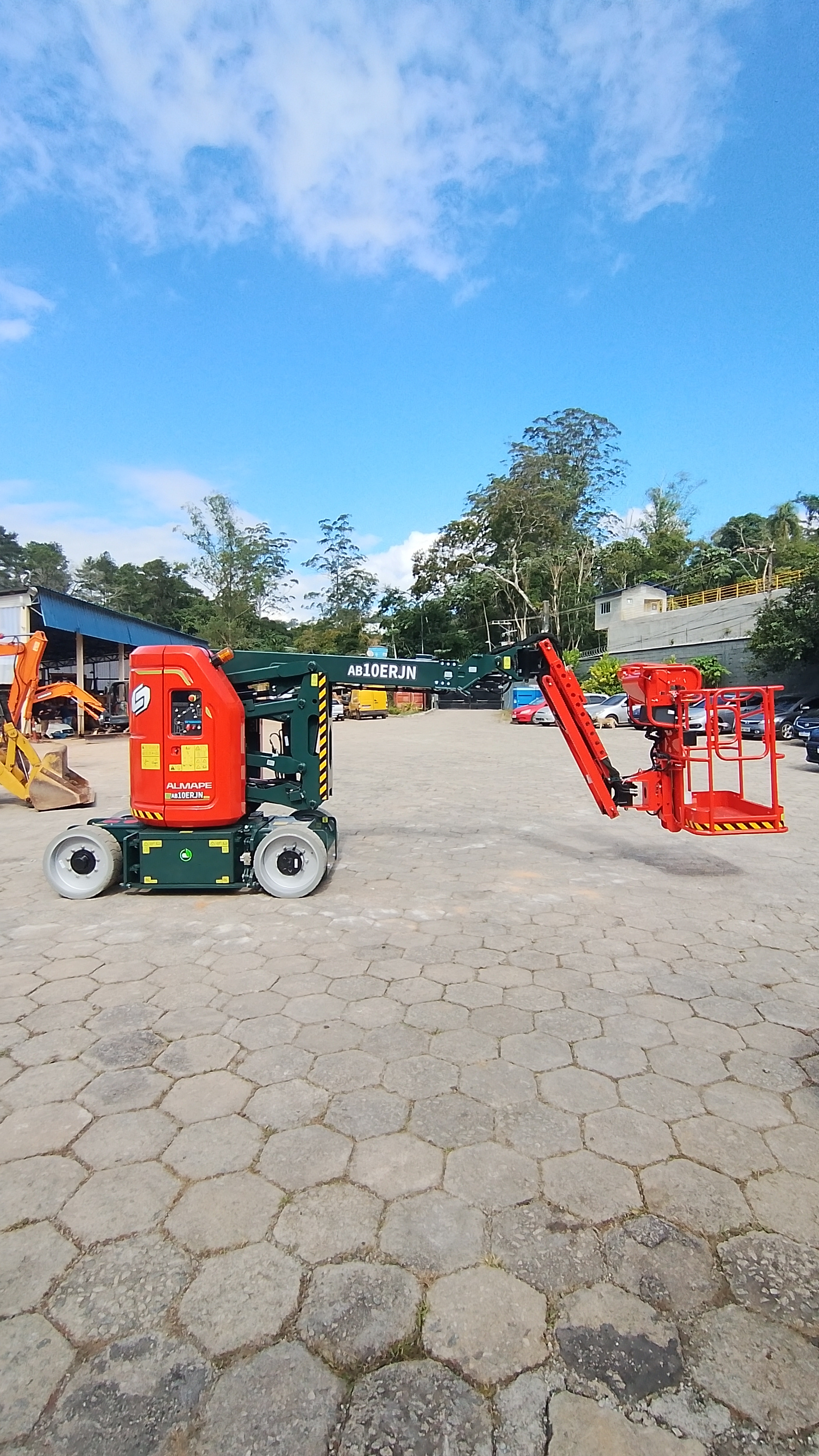

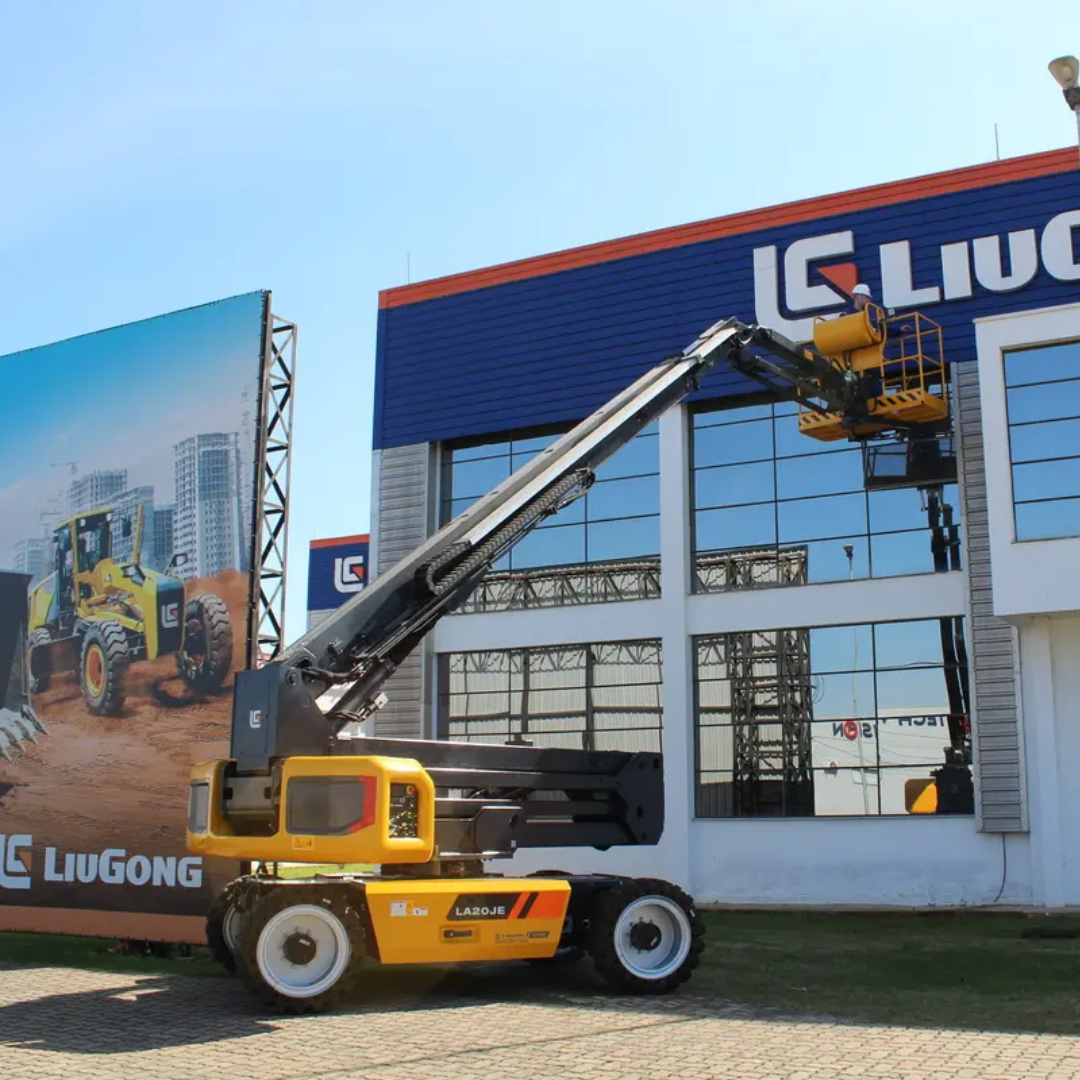

• Dingli, LiuGong e Sinoboom não publicam linha ATEX certificada no portfólio internacional. As três têm linha elétrica e híbrida que serve para indústria geral mas não para área classificada. Esta é uma limitação técnica relevante quando o pedido é refinaria ou petroquímica
• Faixa de altura coberta por equipamento Ex de fábrica é predominantemente até 16m, com pico de 22m em modelo específico JLG

Quando NÃO precisa ATEX (e cliente exige por desconhecimento)

Honestidade técnica de mão dupla: nem toda obra dentro de unidade de refinaria ou petroquímica exige plataforma Ex. O Plano de Classificação de Áreas da planta tem mapa, e em volta de qualquer Zona 1/2 existe área não classificada onde plataforma comum entra livremente sob PT padrão e EPI normal.

Casos típicos onde plataforma comum resolve:

• Pintura ou manutenção de instalação parada com purga concluída — quando a área é "tornada segura" temporariamente, ela sai temporariamente da classificação. PT escreve isso. Plataforma diesel ou elétrica comum entra
• Obra civil em prédio administrativo, sala de controle, almoxarifado, oficina mecânica dentro do complexo industrial mas fora do polígono classificado
• Manutenção de telhado de galpão distante das tubulações de processo
• Construção de novas instalações antes do start-up da planta (a classificação só vale com produto na linha)
• Posto de combustível em área de tanques durante manutenção com parada e desgaseificação — comum em troca de cobertura, pintura de fachada, troca de luminária. PT autoriza
• Frigorífico em área administrativa, expedição ou estoque seco — Zona 21/22 normalmente está restrita à sala de amônia e ao sistema de moagem específico

Ou seja: a pergunta primeira é "a área onde o equipamento vai operar está dentro do polígono classificado segundo o Plano de Classificação da planta?". Sem o mapa, não dá pra responder. Com o mapa, em geral 80% da operação cabe sob PT padrão com equipamento comum.

Aplicações reais — duas cenas

Cenário 1 — Distribuidora de combustível, manutenção de cobertura de tancagem em parada programada

Cliente-tipo: Raízen, Vibra, Ipiranga. Tanque vertical de 20.000m³ com cobertura externa fixa. Manutenção de pintura e de para-raio. Ponto de trabalho fica acima da cobertura, área é Zona 2 conforme classificação da planta (vapor de produto pode atingir periferia em operação normal). Altura de trabalho: 14m.

Decisão tipo: tesoura elétrica Ex IIB T4 ou plataforma comum sob regime de purga e desgaseificação.

• Cenário A: tanque permanece em operação ao lado. Outras células ativas. Distribuidora não vai parar o terminal pra trocar uma luminária. Solução: tesoura elétrica Ex certificada (Snorkel A38E ATEX, Skyjack SJ III ou similar). PT padrão NR-20, monitoramento contínuo de gases na cesta, operador treinado NR-20 e NR-35
• Cenário B: parada anual da unidade, tanque desgaseificado e laudo emitido. Área temporariamente reclassificada. Plataforma elétrica comum (Dingli JCPT1212 ou Sinoboom GTJZ1212) entra sob PT específico

A diferença de custo de locação entre os dois caminhos é grande (~3x). A decisão pertence ao engenheiro de segurança da contratante, não ao locador. Almape entra apoiando a decisão com transparência.

Cenário 2 — Frigorífico, manutenção de evaporadores em câmara de produto resfriado próxima à sala de amônia

Cliente-tipo: JBS, Marfrig, BRF. Sala de máquinas de amônia (NH₃) classificada como Zona 2 ou Zona 1 conforme arquitetura. Câmara fria adjacente normalmente fora da classificação. Manutenção de evaporadores no teto da câmara.

Decisão tipo: plataforma comum elétrica para a câmara fria + acesso restrito à sala de amônia com PT específico.

• Câmara fria a -20°C: ver artigo específico sobre plataforma para frigorífico e indústria alimentícia que cobre o desafio térmico e BPF
• Sala de máquinas com amônia: trabalho a partir de andaime fixo ou plataforma Ex específica (IIA T3 mínimo, NH₃ é gás IIA). Mercado brasileiro raramente disponibiliza plataforma Ex para essa aplicação, e operação fica majoritariamente em andaime ou linha de vida com escada

A ressalva técnica da Almape

A frota Almape é especializada em obra civil, indústria geral, galpão, fachada, varejo, eventos e manutenção predial. Atendemos com plataformas Dingli, LiuGong e Sinoboom (tesoura, articulada elétrica/híbrida, big boom híbrida).

Para a aplicação ATEX certificada de fábrica (Genie GS ATEX, JLG Ex-rated, Snorkel ATEX, Skyjack EX), o cenário é mais restrito:

• Não temos no pátio um estoque permanente de plataforma Ex certificada. O mercado brasileiro de equipamento Ex tem inventário concentrado em alguns locadores especializados (basicamente 3 a 5 empresas no país inteiro) e o equipamento costuma sair sob projeto com tempo de mobilização que pode passar de 30 dias se for importação
• Atendemos via parceria com fornecedores especializados quando o cliente fecha o projeto conosco e a aplicação exige Ex de fábrica. O escopo nessa operação fica de consultoria e gestão de fornecedor, não locação direta
• Atendemos diretamente com frota própria os casos onde a área é não classificada, foi tornada segura por PT específico, ou está fora do polígono Ex do Plano de Classificação. Aqui o ferramental Dingli/LiuGong/Sinoboom da nossa frota resolve tecnicamente e economicamente
• Recomendamos abertamente o caminho honesto quando o pedido inicial vem com pressuposto errado ("preciso de plataforma Ex pra pintar a sala administrativa da refinaria" — não precisa; "preciso de plataforma comum pra trocar luminária dentro da Zona 1 da unidade de craqueamento" — precisa de Ex e nossa frota não atende esse caso específico)

Essa transparência custa contrato no curto prazo. Vale credibilidade no médio. Cliente de petroquímica tem memória longa.

Checklist técnico para contratar plataforma em área classificada

O que pedir ao locador antes de mobilizar:

1. Mapa de classificação de áreas da planta (responsabilidade da contratante, não do locador). Sem ele, não tem decisão técnica fundamentada
2. Plano de Permissão de Trabalho específico para a operação, com APR assinada pelo engenheiro de segurança da contratante
3. Especificação técnica da plataforma exigida: zona (1/2), grupo (IIA/IIB/IIC), classe de temperatura (T3/T4/T5/T6), tipo (tesoura/articulada/boom), altura de trabalho, capacidade de cesta, alimentação (elétrica obrigatória em Zona 1, diesel só com proteção integral)
4. Certificado de conformidade Ex do equipamento — documento físico, com OCP nominal, número de certificado, validade, escopo
5. ART do laudo de inspeção Ex atualizado (intervalo típico: anual)
6. Manual Ex do equipamento (versão específica para área classificada, diferente do manual padrão)
7. Treinamento NR-20 do operador, com carga horária mínima conforme o nível da unidade (Classe I = 8h, Classe II = 16h, Classe III = 32h conforme item 20.11 da NR-20)
8. Treinamento NR-35 e NR-10 quando aplicável
9. Monitoramento contínuo de gases (LEL) na cesta durante operação em Zona 1
10. Aterramento estático verificado por ohmímetro antes da entrada
11. Plano de resgate específico (NR-35 + NR-33 se aplicável), com equipe de emergência da planta acionável em segundos

A planta séria já tem isso no procedimento. O locador honesto também já tem. Quando uma das partes não tem, vale interromper a mobilização e refazer o escopo antes de gerar incidente.

Links cruzados

• Plataforma ATEX vs adaptada: o que muda no risco, no laudo e no preço — o trade-off entre certificado de fábrica e equipamento adaptado localmente
• Plataforma para frigorífico e indústria alimentícia: aço inox, câmara fria e BPF — vertical irmão com norma específica
• Plataforma para manutenção industrial — base para operações não classificadas dentro do complexo
• Plataforma elétrica, híbrida ou diesel — decisão de motorização, base para o caso Ex em que elétrica é obrigatória
• ART, laudo e responsabilidade na locação de plataforma — quem assina o que na cadeia

FAQ

Plataforma comum pode entrar em refinaria?

Pode, em áreas não classificadas do complexo (prédio administrativo, oficina, almoxarifado, área de canteiro de obra antes do start-up, área tornada segura por PT). Não pode em Zona 0, 1 ou 2 ativa. O Plano de Classificação de Áreas da planta é o documento que define o polígono.

O que diferencia Ex d, Ex e e Ex i?

São métodos de proteção contra ignição. Ex d (à prova de chama) confina a chama dentro do invólucro: se houver ignição interna, ela não propaga pra atmosfera. Ex e (segurança aumentada) elimina fontes de ignição em condições normais, reduzindo risco por construção robusta. Ex i (segurança intrínseca, ia/ib/ic) limita energia elétrica abaixo do necessário para ignição. Plataforma elevatória Ex costuma combinar: invólucro Ex d para motor e baterias + sistema de comando Ex i no cesto.

Por que classe de temperatura T4 é mais restrita que T1?

Porque T1 admite superfície externa do equipamento até 450°C; T4 limita a 135°C; T6 limita a 85°C. Quanto menor a temperatura de ignição do gás presente, maior a restrição. Petrochemical com hidrogênio (T1 do gás ≈ 560°C de auto-ignição) exige equipamento T4 ou mais frio. Gasolina (T1 ≈ 280°C) exige T3 mínimo.

Posso usar plataforma elétrica comum em vez de diesel pra resolver o problema ATEX?

Não automaticamente. Plataforma elétrica comum tem motor de tração, motor de bomba hidráulica, controlador eletrônico, baterias, contatores — todos esses são fontes potenciais de faísca. Pra entrar em Zona 1/2 exige certificação Ex i do sistema elétrico inteiro. Eliminar o motor diesel é condição necessária mas não suficiente.

Quanto custa locação de plataforma Ex certificada?

Mercado brasileiro pratica entre 2 e 3 vezes o valor da plataforma comum equivalente em altura, somado a logística de mobilização (importação ou deslocamento interestadual). Não é raro o frete sair mais caro que a locação diária quando o equipamento vem de outro estado. Para projeto, vale sempre cotar com 30 dias de antecedência.

A Almape tem plataforma ATEX em estoque?

Estoque permanente de plataforma Ex certificada de fábrica, não temos. Atendemos demanda de área classificada via parceria com fornecedores especializados quando o cliente fecha o projeto conosco, ou direcionamos para o caminho honesto quando a aplicação cabe em equipamento da nossa frota Dingli/LiuGong/Sinoboom sob PT padrão. Para área não classificada do complexo industrial, a frota própria atende direto.

O que é IECEx e como ele se relaciona com a marcação Ex brasileira?

IECEx é o sistema internacional de certificação Ex emitido por OCs reconhecidos no esquema IEC. No Brasil, o INMETRO mantém certificação compulsória via OCP nacionais que adotam as ABNT NBR IEC 60079. Multinacional do setor (Petrobras, Shell, Braskem) costuma aceitar IECEx em paralelo. ATEX (diretiva europeia) é equivalente técnico mas não substitui a certificação brasileira em obra com fiscalização rigorosa.

Existe big boom 36m+ ATEX certificada?

Mercado global não oferece equipamento dessa altura com certificação Ex de fábrica em produção corrente. Pra altura acima de 20-22m em área classificada, a prática é PT específico com plataforma comum sob regime de área tornada segura, ou andaime estruturado. É uma limitação conhecida do mercado mundial de PEMT Ex.

O cliente exigiu plataforma ATEX e na verdade a área é não classificada. Como conduzir?

Pedir cópia do Plano de Classificação de Áreas e do PT do escopo. Se o ponto exato fica fora do polígono Ex, a especificação correta é plataforma comum sob PT NR-35 (e NR-20 se a operação for em área de unidade). Vale a Almape oferecer reunião técnica com o engenheiro de segurança da contratante pra evitar locação superdimensionada.

Plataforma Ex precisa ser elétrica obrigatoriamente?

Em Zona 1: praticamente sim. Existe plataforma Ex diesel pra Zona 2 (linha JLG hazloc Class I Div 2 americana, equivalente ATEX zone 2), com proteção integral do escape, para-chama e limitador térmico, mas a aplicação é restrita. Em Zona 1 a regra é elétrica com sistema de proteção Ex i + Ex d.

Sua operação é em refinaria, terminal, petroquímica, posto de combustível ou frigorífico com sala de amônia? Antes de pedir cotação, peça o Plano de Classificação de Áreas e o PT da sua contratante. Com esses dois documentos em mãos, a Almape (sede em Embu das Artes/SP, atendimento num raio de 150 km — São Paulo, Grande SP, Campinas, Sorocaba, Vale do Paraíba, Baixada Santista) faz consultoria técnica e decide com você se o caso pede equipamento certificado Ex (via parceria especializada) ou se atende sob PT padrão com plataforma Dingli/LiuGong/Sinoboom da nossa frota. A conversa começa pela transparência.

Nota metodológica: a classificação por Zona segue ABNT NBR IEC 60079-10-1 (gás) e 60079-10-2 (poeira). Os métodos de proteção (Ex d, Ex e, Ex i, Ex p, Ex n, Ex t) e os grupos de gás (IIA/IIB/IIC) seguem a série IEC 60079 e as adoções brasileiras correspondentes (ABNT NBR IEC 60079-0 e subsequentes). As classes de temperatura T1 a T6 correspondem a 450°C, 300°C, 200°C, 135°C, 100°C e 85°C respectivamente. As exigências de Permissão de Trabalho, análise preliminar de risco e treinamento de operador seguem a NR-20 (Segurança e Saúde no Trabalho com Inflamáveis e Combustíveis), com classes de instalação I/II/III definidas no item 20.3. A lista de fabricantes de plataforma Ex certificada de fábrica reflete portfólio público de Genie/Terex AWP, JLG (Oshkosh), Snorkel e Skyjack em mercados europeu e norte-americano; disponibilidade no Brasil depende de importação ou parceria local. Dingli, LiuGong e Sinoboom não publicam linha ATEX em portfólio internacional na data desta nota. Para escolha técnica fundamentada do equipamento, é obrigatório o Plano de Classificação de Áreas da planta contratante, assinado por engenheiro com ART, e a Permissão de Trabalho específica da operação.
