Plataforma para telecom: troca de RRU, BTS e antena em torre baixa, laje e cobertura

Em resumo: rollout de 5G no Brasil em 2026 transformou trabalho em altura de telecom de uma rotina mensal pra uma operação contínua. Torre baixa de 18-30m, BTS em laje de prédio, small cell em poste urbano e RRU de 15-40kg pra trocar dentro de uma janela de 4-6h são o pão com manteiga do segmento. A spec que resolve nessa faixa é articulada elétrica (Sinoboom AB22JE, LiuGong LA22JE, Dingli BA22ERT pra terreno acidentado) — nunca tesoura, porque o ponto de trabalho quase sempre exige alcance horizontal e/ou contornar mureta, parapeito e estrutura de antena. Tem NR-10 vivo (alta tensão proximal na torre), NR-35 (altura), restrição de RF exposure (ANATEL 700) que pede coordenação com a operadora pra desligar setor, peso máximo em laje (200-500kg/m² conforme idade do prédio) e janela curta. Embaixo, a especificação por aplicação, dois cenários reais (BTS rooftop na zona Sul de SP e small cell em poste em Campinas) e o checklist que evita perder a janela.

A pergunta que define o ano da operadora

"Cabe alguém na laje desse prédio com plataforma articulada de 22m, segura a janela de 4h da Vivo às 03h, e troca o RRU sem desligar o setor vizinho?". Em 2024-2025 a resposta padrão era "depende". Em 2026, com o ciclo 3 da bandinha de 3,5 GHz já em 1.700+ municípios e a expansão de small cells em capitais, a resposta precisa ser planejada — e a frota de plataforma certa faz a janela fechar ou estourar.

Esse artigo é pra empreiteira de campo de telecom, equipe própria de operadora, tower company (American Tower, SBA, Highline, IHS) e integradora multi-vendor (Ericsson, Nokia, Huawei, Samsung) que trabalha em torre baixa, rooftop e small cell na Grande SP, Campinas, ABC e Vale do Paraíba.

Mercado é grande. Brasil tem mais de 50 mil sites ativos de telefonia móvel; a tendência 5G de densificação (more sites, shorter range) está multiplicando small cell em poste urbano em capitais — só em São Paulo capital, projetos de mobiliário urbano inteligente integraram milhares de pontos de small cell em postes, abrigos e relógios eletrônicos. Cada um demanda intervenção de campo periódica: instalação inicial, troca de RRU por falha, retrofit de antena pra nova faixa, ajuste de tilt mecânico, manutenção de cabo coaxial e fibra. Equipamento de altura no segmento é alugado de forma recorrente — ciclo de 30 a 90 dias.

Por que telecom é diferente

Seis restrições que aparecem juntas em telecom e raramente em outro vertical:

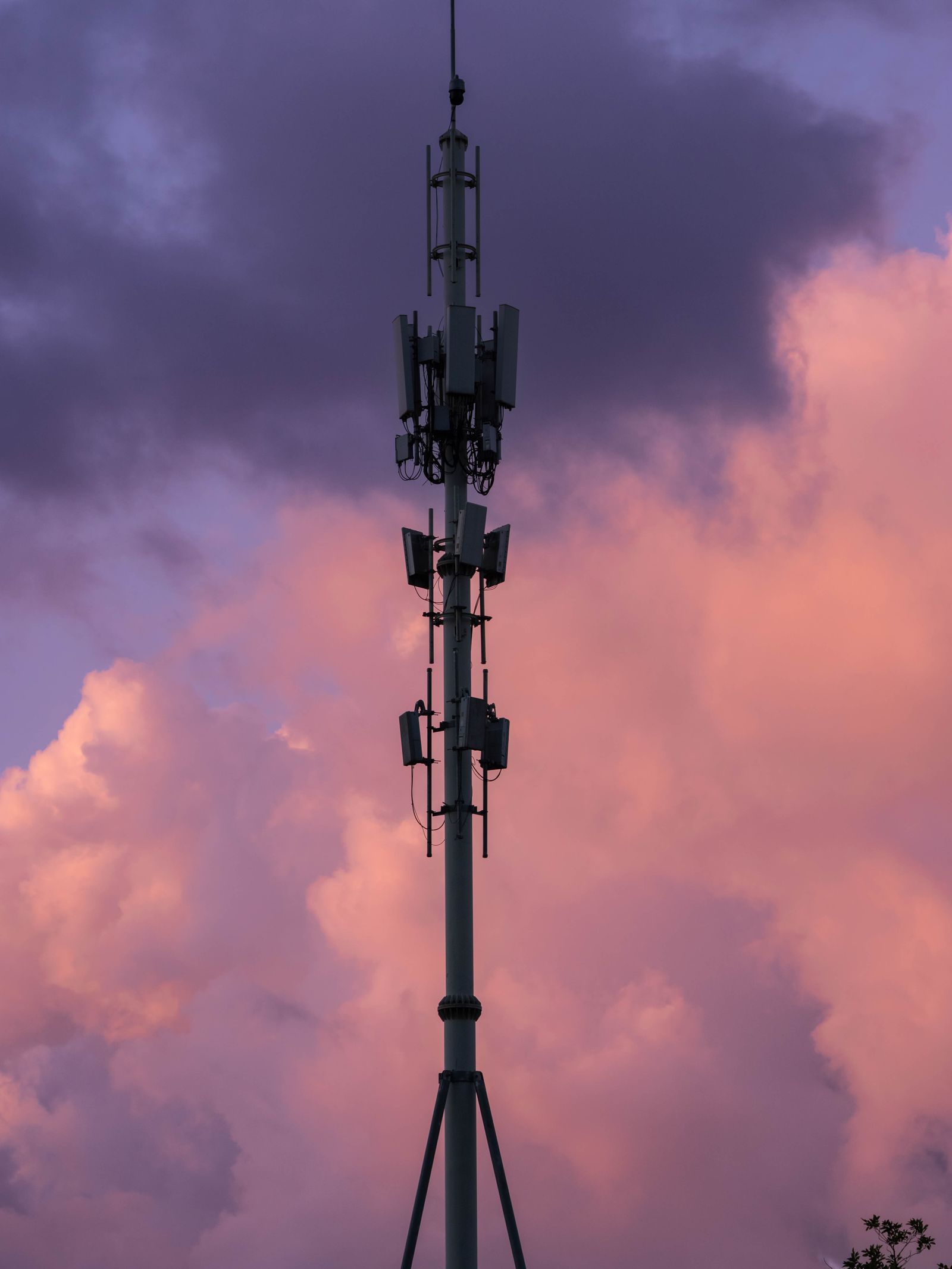

1. Altura típica 18 a 30m em torre baixa e cobertura

Torre auto-portante urbana (greenfield) costuma ficar entre 30 e 45m no Brasil — fora da faixa de PEMT, demanda escalada com talabarte ou trolley. Mas a operação que mais aluga plataforma é a de torre baixa em cobertura predial (rooftop): torre de 12-18m apoiada em laje técnica de prédio comercial ou residencial, com a base da torre a 30-50m do solo (depende do prédio) e o topo da antena a 50-70m do solo.

A PEMT não sobe do solo até o topo da antena. A PEMT é içada ou tem acesso pelo elevador de serviço/carga até o piso técnico, e opera da laje pra cima atingindo a antena no topo da torre interna. Altura de operação da plataforma: 18 a 25m em cima da laje. Isso pede articulada com jib pra contornar a estrutura da torre.

Small cell em poste urbano é outro extremo: poste de 6 a 12m, RRU acoplado a 5-9m de altura, e plataforma articulada compacta de 10-16m resolve.

2. Alcance horizontal e jib obrigatórios

Torre tem estrutura tubular ou treliçada. O ponto de trabalho (RRU acoplado à perna da torre, antena no topo, conector de cabo coaxial) quase sempre está atrás de uma barra estrutural, dentro da gaiola da torre, ou em ângulo difícil. Tesoura sobe reto — não contorna. Articulada com jib (extensão articulada do cesto, pulso) entra, contorna e posiciona.

Spec mínima: articulada com altura de trabalho 22m, alcance horizontal 11-13m, jib articulado +/- 70°, rotação do cesto 90 a 180°.

3. Peso da RRU, BTS e antena

Carga útil que o operador leva no cesto e ergue até o ponto de instalação:

Capacidade do cesto da articulada de 22m: tipicamente 230kg (operador + ajudante + ferramenta + carga). Pra subir RRU 5G massive MIMO de 40kg, o cesto já está em 2/3 da capacidade. Pra antena painel 5G de 60kg, plano de elevação muda — sobe a antena sozinha (operador no cesto sem ajudante) ou com guincho auxiliar pela mureta.

4. Distância segura e RF exposure (ANATEL Resolução 700)

Antena 5G ativa transmite potência efetiva irradiada (EIRP) na faixa de 50 a 70 dBm dependendo do produto. Em distância curta (operador no cesto a 1-3m da antena ativa), os limites de exposição da ANATEL Resolução 700/2018 (que segue ICNIRP 2020) podem ser ultrapassados.

Regra operacional: antes de qualquer intervenção em RRU ou antena ativa, coordenar com NOC da operadora pra desligar o setor (downtilt para zero ou shutdown do RRU). O downtime do setor é mínimo (10-30 minutos) e a operadora rotineiramente faz isso em janela autorizada. Sem o desligamento, a equipe não sobe.

Distância segura em operação normal (setor desligado): nenhum problema. Distância segura com setor ativo (situação a ser evitada): manter pelo menos 3m de antena 5G de 3,5 GHz; 1m de antena 4G sub-6; e zona de exclusão mapeada caso haja mmWave próximo.

Ponto importante: o operador da plataforma tem que saber que o setor foi desligado (via rádio da equipe técnica), e a operadora tem que se comprometer a não religar até o cesto descer da zona de proximidade. Coordenação operacional > tecnologia.

5. NR-10 alta tensão proximal

Torre de telefonia urbana costuma compartilhar estrutura com cabos de energia da concessionária (vão de cabo aéreo, baixa tensão 220/380V e às vezes média tensão 11,4 ou 13,8 kV). Em rooftop, há painel TGBT do prédio, busway, sala de geradores. Operador precisa de NR-10 básica (40h) pra trabalhar em proximidade. Em torre com cabo de 13,8 kV próximo, a NR-10 SEP (sistema elétrico de potência, 40h adicional) é a regra.

Distância segura conforme NR-10 e ABNT NBR 5419 (proteção contra descarga atmosférica) varia com a tensão:

Em campo, o eletricista da concessionária ou da operadora vai marcar a zona com fita e bandeira. Operador da plataforma respeita o gabarito.

6. Janela curta de 4 a 6 horas

Operação 5G em site live tem SLA. Cliente da operadora (consumidor pagante) tem expectativa de 99,9% disponibilidade. Janela típica autorizada pra troca de RRU ou retrofit é noite de baixo tráfego (02h às 06h), 4 a 6 horas corridas, com NOC monitorando.

Plataforma que demora 1h pra montar/posicionar, 30min pra calibrar, mais 1h pra desmobilizar, sobra 2-3h pra trabalho útil. Equipamento errado ou trânsito pra entrar no sítio derruba a janela. Articulada elétrica com chassi compacto que entra rápido na zona de operação fecha a janela; articulada de chassi largo que precisa virar 3x pra encaixar derruba.

Especificação técnica recomendada — tabela equipamento × aplicação

Tesoura NÃO entra em telecom externo. Mesmo em terreno aparentemente nivelado, o ponto de trabalho está atrás da estrutura da torre, exigindo alcance horizontal e contornar obstáculo. E em rooftop ou pátio de torre, terreno é piso técnico inclinado (caimento de telhado), gravilha de drenagem ou laje com obstáculo. Articulada é o equipamento — vide regra técnica Almape: terreno acidentado é sempre articulada.

Marcas Almape compatíveis

Frota Almape cobre três marcas com modelos adequados ao vertical:

Sinoboom AB (linha articulada elétrica)

• AB14EJ (14m): pequena, ideal pra small cell em poste e site urbano de baixa altura
• AB16J (16m): faixa média, micro-cell e rooftop pequeno
• AB22EJ (22m): a estrela do segmento BTS rooftop; alcance horizontal 12m, jib articulado, elétrica pura, bateria lítio LFP opcional

LiuGong LA (linha articulada)

• LA16JE (16m): elétrica, articulada com jib, frota Almape Cacau Park, robusta, opera small cell e micro-cell com folga
• LA22JE (22m): elétrica, alcance 11,5m, configuração padrão pra BTS rooftop

Dingli BA (linha big boom rough terrain híbrida)

• BA22ERT (22m): articulada rough terrain elétrica, ideal pra greenfield com pátio bruto
• BA28ERT (28m): rough terrain pra torre greenfield baixa
• BA30HRT (30m): híbrida, pra greenfield isolado sem ponto elétrico

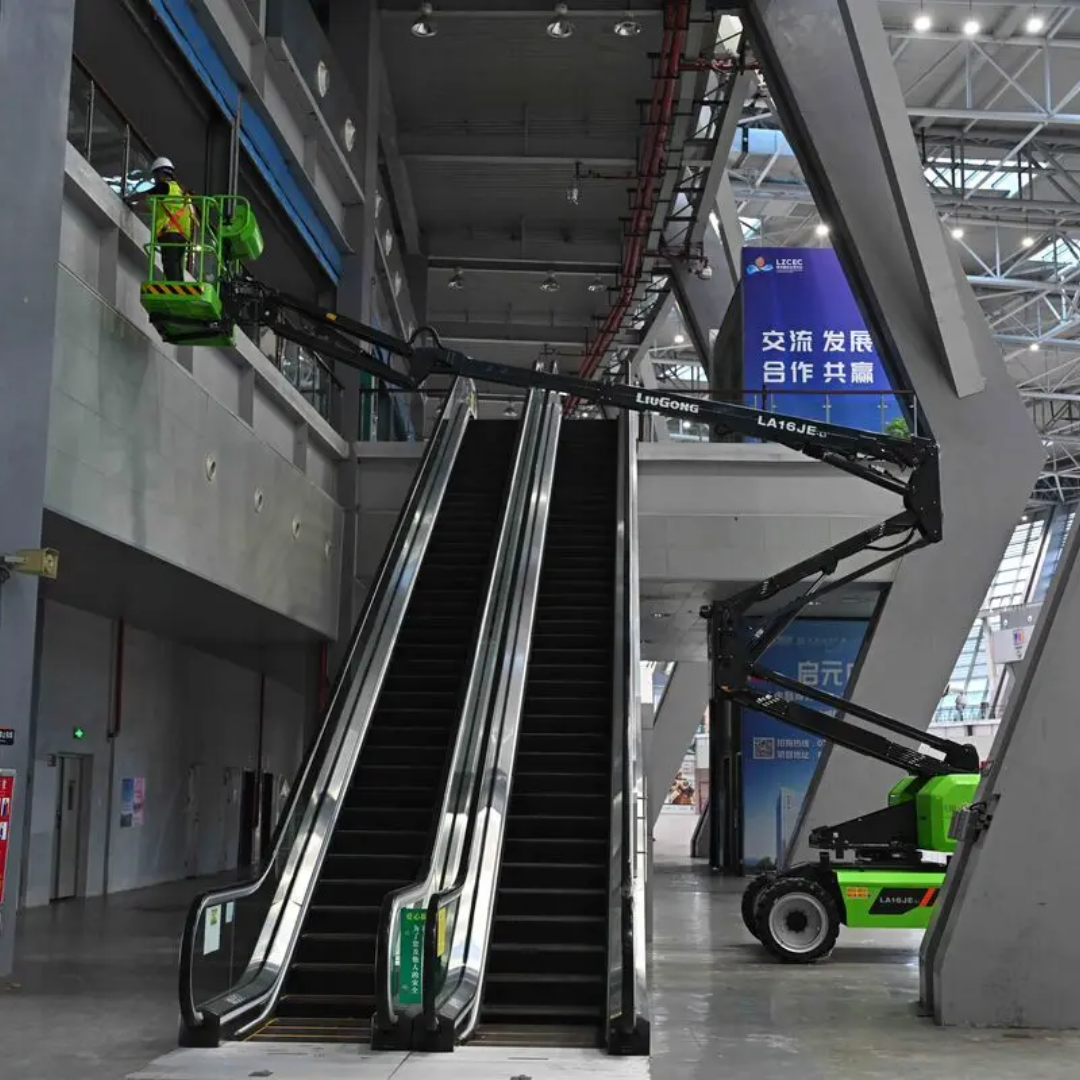

A frota Cacau Park da Almape inclui a LiuGong LA16JE como referência operacional consolidada — modelo elétrico, articulado com jib, peso bruto 6.500kg, dimensões compactas, alcance horizontal 8m, autonomia de bateria suficiente pra 2-3 ciclos de manutenção telecom completos em uma carga noturna.

Para o leitor que quer cruzar: linha Sinoboom AB e telescópicas TB tem o panorama completo; linha LiuGong LA elétrica traz o detalhe das articuladas; plataformas Dingli e linha híbrida BA cobre rough terrain.

Normas técnicas — o que se aplica

Telecom cruza um conjunto de normas que outro vertical não cruza junto:

NR-35 — Trabalho em altura. Padrão de qualquer trabalho >2m. Operador e ajudante com curso, talabarte duplo Y, capacete com jugular, cinturão tipo paraquedista. Ver curso de operador NR-35.

NR-18 e ABNT NBR 16776 — Operação de PEMT. Plataforma com relatório de inspeção válido, ART, manual no cesto. Recebimento conforme recebimento e inspeção da plataforma.

NR-10 — Segurança em instalações elétricas. Em telecom, é obrigatória na maioria dos sites. NR-10 básica (40h) cobre proximidade com baixa tensão; NR-10 SEP (40h adicional) cobre média e alta tensão. Em rooftop com cabo de 13,8 kV da concessionária próximo, SEP é regra.

ABNT NBR 5419 — Proteção contra descarga atmosférica. Torre de telefonia é estrutura alta com SPDA (Sistema de Proteção contra Descarga Atmosférica) integrado. Equipamento em altura deve respeitar a equipotencialização do sistema, não interromper o cabo de descida. Operação em dia de tempestade próxima é proibida — alarme de raio do INPE/CPTEC ou do próprio site é gatilho de paralisação.

ABNT NBR 5410 — Instalações elétricas de baixa tensão. Aplica-se à instalação de alimentação elétrica do RRU/BTS na laje. Plataforma não interfere diretamente, mas operador precisa saber que o cabo elétrico que ele vai manusear segue a norma.

ANATEL Resolução 700/2018 — Limites de exposição a campos eletromagnéticos. Define os limites de RF em zona ocupacional e populacional. Tradução prática: operador a menos de 3m de antena 5G ativa só com PMEC (Plano de Mitigação de Exposição a Campos) e idealmente com setor desligado.

Resolução ANATEL 670/2016 e atualizações — Compartilhamento de infraestrutura. Relevante pra tower companies (American Tower, SBA, Highline, IHS) que compartilham torre entre operadoras. Define quem é responsável pelo trabalho de altura em cada componente.

Casos práticos — dois cenários

Cenário 1 — BTS rooftop na Zona Sul de SP, troca de RRU 5G

Site rooftop em edifício comercial na Vila Olímpia, 24 andares. Estrutura: torre interna de 12m apoiada em laje técnica do 24º pavimento (~90m do solo). Cliente: tower company com 3 operadoras compartilhando (Vivo, TIM, Claro). Escopo: troca de RRU 5G 3,5 GHz da Vivo, modelo Huawei AAU 32T32R de 38kg, na altura de 8m em cima da laje. Janela aprovada: 02h às 06h, terça-feira de baixa estação. Setor desligado pelo NOC Vivo das 02h30 às 04h.

Spec entregue:

• 1× LiuGong LA22JE (articulada elétrica, 22m, alcance 11,5m, jib, cesto 230kg)
• Acesso: elevador de carga do prédio (capacidade 3 toneladas), plataforma sobe desmontada e remonta na laje técnica (operação de logística de 1,5h)
• Equipe Almape: 2 operadores NR-35 + NR-10 SEP, 1 supervisor de campo, todos com badge do prédio e da tower company
• Trabalho útil: posicionamento (30min) + desconexão coaxial e fibra do RRU antigo (45min) + remoção e descida pela mureta com guincho auxiliar (30min) + içamento e instalação do RRU novo (45min) + reconexão e teste de VSWR/PIM (40min) = ~3h30
• Setor religado pelo NOC após confirmação de KPI

Custo: locação dia + adicional madrugada + frete entrada e saída (compatível com elevador de carga 3t) + escolta operacional. A janela fechou. Sem o equipamento certo (articulada de 22m com alcance 11m), a alternativa seria escalada com talabarte na torre interna — possível, mas com risco operacional maior, tempo de operação 2x, e fadiga do técnico que reduz a qualidade da reconexão coaxial.

Cenário 2 — Small cell em poste urbano em Campinas, instalação inicial

Projeto de adensamento 5G em Campinas centro. 12 pontos de small cell em postes de iluminação pública convertidos em mobiliário urbano de telecom (poste reforçado, alimentação 220V dedicada, ponto de fibra). Cliente: empreiteira contratada pela TIM. Escopo: instalação inicial de RRU 5G mmWave (Ericsson Streetmacro) de 12kg + antena integrada em cada poste, a 7m de altura. Janela: horário comercial estendido (8h às 18h), 12 pontos em 5 dias.

Spec entregue:

• 1× Sinoboom AB14EJ (articulada elétrica, 14m, alcance 7m, jib, cesto 230kg)
• Transporte: caminhão truck cama baixa, mobilização entre pontos via cidade (15-25 min por trajeto)
• Operador NR-35 + NR-10 básica (poste tem 220V exposto na conexão de cabo de alimentação)
• Trabalho por ponto: 60-90min médio (cone de tráfego, posicionamento da plataforma, içamento do RRU, fixação, conexão de fibra e alimentação, comissionamento via app, desmobilização)
• Coordenação com a prefeitura (autorização CET/Mobilidade) e concessionária Elektro pra liberação da alimentação

Tempo total: 4 dias úteis + 1 dia de retrabalho/comissionamento. Articulada elétrica permitiu operação em zona urbana sem ruído de motor diesel (norma municipal de poluição sonora), sem disrupção a comércio adjacente, e com bateria recarregada overnight na base da empreiteira.

Quando não vale plataforma — e o que entra no lugar

Honestidade técnica:

Torre auto-portante alta (greenfield acima de 35m). PEMT chega a 36-44m com big boom híbrida, mas a operação é cara, demanda pátio nivelado e a relação custo/benefício costuma perder pra escalada de técnico qualificado em alpinismo industrial com talabarte trolley. Acima de 45m, PEMT está fora de escopo na frota Almape (não temos telescópica e não temos articulada acima de 44m). Cliente vai pra escalada ou cesto guindaste.

Inspeção rápida de visual em torre rooftop. Olhar a antena, fotografar, conferir aterramento. Não compensa mobilizar articulada. Escalada com talabarte da equipe própria da operadora resolve em 1h. PEMT entra quando há intervenção física (troca, retrofit, reconexão).

Espaço de operação confinado em rooftop com mureta alta. Algumas torres rooftop têm a base num espaço técnico fechado com mureta de 1,5m e largura de 3-4m. Articulada de 22m com chassi de 2,5m de largura pode não conseguir posicionar adequadamente. Solução: articulada compacta de 14-16m operando da laje livre adjacente, ou escalada.

Operação em condições adversas. Vento acima de 12,5 m/s (NR-18 / NBR 16776), chuva forte com risco de descarga atmosférica, neblina densa. Operação cancela. Janela perdida é tema sério em telecom — coordenação prévia com previsão meteorológica reduz o risco. Ver operar plataforma na chuva e à noite.

Como contratar — checklist de 5 perguntas pro cliente

Antes de fechar a locação, perguntas-chave:

1. Qual a altura de operação da plataforma (não a altura da antena no solo)? Em rooftop, plataforma opera em cima da laje — altura de trabalho é antena_solo menos altura_da_laje. Cliente costuma confundir.
2. Qual o acesso ao ponto de instalação da plataforma? Elevador de carga (capacidade?), rampa, içamento pela fachada (raro), pátio térreo no caso de greenfield. Define logística e tempo de mobilização.
3. Qual a janela de manutenção autorizada? Madrugada 4h / horário comercial estendido / fim de semana. Define adicional noturno e equipe.
4. Há coordenação com NOC da operadora pra desligamento do setor? Confirmar com cliente final (operadora) que setor ficará off durante intervenção. Sem isso, equipe não sobe em RRU/antena ativa.
5. Há cabo de alta tensão da concessionária no entorno? Define se NR-10 SEP é necessária. Se sim, operador SEP custa mais e precisa ser escalado com antecedência.

Bônus: confirmar peso e dimensões da RRU/antena nova antes do dia da operação. Articulada de 22m com cesto 230kg comporta operador + ajudante + carga até ~80kg de equipamento. Pra cargas maiores, plano de elevação com guincho auxiliar pela mureta.

FAQ

Plataforma articulada de 22m alcança a antena no topo de uma torre rooftop de 18m?

Sim, se a plataforma opera da laje pra cima. Articulada de 22m com alcance horizontal de 11-13m e jib +/- 70° contorna a estrutura da torre interna e posiciona o cesto no ponto da antena. Spec real: LiuGong LA22JE, Sinoboom AB22EJ, Dingli BA22ERT atendem.

Tem que desligar a antena 5G pra trocar a RRU?

Tem que desligar o setor. NOC da operadora faz o shutdown remoto antes da equipe subir, mantém off durante a intervenção e religa após confirmação de KPI. Sem isso, exposição RF do operador a antena 5G ativa em distância curta pode ultrapassar os limites da ANATEL Resolução 700.

Qual o peso típico de uma RRU 5G que vou ter que içar?

RRU 5G sub-6 GHz (3,5 GHz) massive MIMO 32T32R pesa 30 a 45 kg conforme fabricante (Huawei AAU, Ericsson AIR, Nokia Airscale). RRU 5G mmWave (26 GHz) é menor (8-15 kg). Antena painel 5G integrada pode chegar a 60 kg. Capacidade do cesto da articulada 22m é 230 kg — comporta operador + ajudante + ferramenta + carga até ~80 kg. Cargas maiores, içamento por guincho auxiliar.

Plataforma diesel ou híbrida pode operar em telecom?

Em sítio greenfield isolado sem ponto elétrico, híbrida (Dingli BA22ERT, BA30HRT) atende com baixa emissão. Em zona urbana, rooftop e small cell, plataforma 100% elétrica é a regra — norma municipal de poluição sonora, restrição de espaço técnico do prédio e prazo da janela favorecem elétrica pura. Almape opera só elétrica e híbrida (nenhuma diesel pura na frota).

Quanto tempo demora a troca de uma RRU em rooftop?

Janela típica autorizada é 4-6h. Trabalho útil: 2,5 a 3,5h se a plataforma estiver dimensionada e posicionada certo. Mobilização (entrada, montagem, posicionamento) consome 1-1,5h. Desmobilização, 30-60min. Operação fora desse padrão indica spec errada ou janela inviável.

A Almape opera em torre auto-portante de 45m+?

Não com PEMT. A frota Almape vai até articulada Dingli BA44HRT (44m de altura de trabalho). Acima disso, o serviço é escalada com talabarte da equipe da operadora/empreiteira, ou cesto de guindaste especializado. Almape oferece PEMT pra rooftop, small cell, torre baixa e greenfield até 44m.

Quanto custa alugar plataforma articulada de 22m pra operação telecom?

Depende da janela (madrugada custa adicional), do prazo (semana, quinzena, mês) e da configuração (elétrica pura ou rough terrain). Faixas reais por mês na frota Almape: articulada elétrica 22m em locação mensal fica em faixa premium acima de articulada equivalente de obra civil, por exigir bateria lítio LFP, modelo recente e disponibilidade rápida pra janela curta. O orçamento padrão é caso a caso.

Atendimento Almape

Sede em Embu das Artes/SP, raio de 150km cobre Grande SP (zona Sul, ABC, Tamboré, Barueri, Cajamar, Osasco), Campinas (Hortolândia, Vinhedo, Sumaré), Jundiaí, Sorocaba, Vale do Paraíba (São José dos Campos, Taubaté) e Baixada Santista. Locação e venda de articulada elétrica Sinoboom AB, LiuGong LA e Dingli BA — incluindo rough terrain pra greenfield e híbridas pra grande altura. Equipe própria com operadores NR-35 + NR-10 (básica e SEP), transporte com caminhão compatível com sítio urbano e rural, e atendimento de janela curta (mobilização rápida pra madrugada) mediante reserva antecipada. Pra operação 5G rooftop e small cell em escala (>10 sites/mês), vale conversar sobre contrato continuado com SLA de equipamento e equipe.

Nota metodológica: especificações de RRU, antena e BTS refletem produtos correntes dos fabricantes Ericsson, Nokia, Huawei e Samsung em 2024-2026, com pesos consolidados de datasheets públicos e literatura técnica do setor. Limites de exposição a RF seguem ANATEL Resolução 700/2018 (alinhada com ICNIRP 2020 e Recomendação ITU-R K.52). Distâncias seguras NR-10 conforme NBR 5410 e prática consolidada do setor elétrico. Pesos e dimensões de PEMT Sinoboom AB, LiuGong LA e Dingli BA são do datasheet oficial dos fabricantes, edição 2024-2025, arquivo da frota Almape. Faixas de altura e janelas operacionais refletem prática observada em operação 5G na Grande SP e Campinas. Para a sua operação específica, o documento que manda é o MOP autorizado pela operadora + a planta de acesso ao sítio + a coordenação de janela com NOC.
